【嘉勤点评】汉枫科技发明的网络数据发送方案，在该方案的网状网络系统中，无需所有的网络节点设备均连接在同一路由器上，由此避免网络堵塞，并提高网状网络的兼容性。
网状网络（Mesh网络）设备需要使用广域网网络将数据如TCP/IP数据发送给服务器，现有的Mesh网络支持每一台入网的网络节点如终端设备，均可以连接网状网络系统中的路由器。其先将数据转发给路由器，再由路由器转发数据至服务器。
但是，随着可以接入Mesh网络的网络节点的种类和数量越来越多，有时一个网络能够接入的网络节点的设备可以达到几百台甚至上千台。对于普通的路由器而言，必然无法承受这么多数量的Wi‑Fi设备同时连接，从而无法满足日益增长的Mesh网络的设备接入需求。
为解决该问题，避免网络的堵塞以及提高网络的兼容性，汉枫科技在2021年2月26日申请了一项名为“网络数据发送方法、网状网络系统、计算机及存储介质”的发明专利（申请号：202110219670.2），申请人为上海汉枫电子科技有限公司。
根据该专利目前公开的相关资料，让我们一起来看看这项技术方案吧。

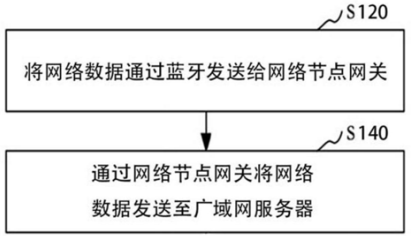

如上图，为该专利中发明的网络数据发送方法的流程示意图，该方法可以应用于由多个具有双模模组的网络节点设备组成的网状网络系统中，该双模模组的芯片具有蓝牙通信功能以及WI‑FI通信功能。首先，系统将网络数据通过蓝牙发送给网络节点网关，例如，网络节点设备中的蓝牙通信和Wi‑Fi通信共用射频发射天线以及射频接收天线。
在Mesh网络系统中，网络节点网关用于实现网络节点设备与外部广域网的通信，由于当Mesh网络系统中的网络节点设备较多时，所有网络节点系统同时连入广域网会给路由器等网络设备带来较大压力，容易造成网络堵塞等现象。
因此，Mesh网络系统中，仅网络节点网关通过Wi‑Fi连入广域网，Mesh网络系统中的其他网络节点设备均有其对应的网络节点网关，每个网络节点设备通过蓝牙与对应的网络节点网关进行连接。
其次，再通过网络节点网关将网络数据发送至广域网服务器，当网络节点网关收到网络节点设备通过蓝牙发送的网络数据后，可以对该数据进行解析，识别出其中的特殊数据头并确定发送数据的网络节点设备。网络节点网关再通过Wi‑Fi将TCP/IP等网络数据发送给广域网服务器，从而实现Mesh网络系统中网络节点设备与广域网之间的数据传输。

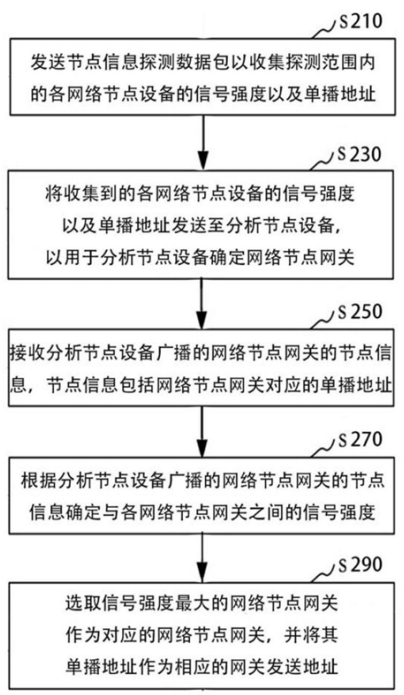

如上图，为用于确定网络节点网关方法的流程示意图，首先，发送节点信息探测数据包，从而每个网络节点设备可以探测到Mesh网络系统中附近的网络节点设备，每个网络节点设备均根据节点信息探测数据包收集周围每个网络节点设备的信号强度以及单播地址。
其次，将收集到的各网络节点设备的信号强度以及单播地址发送至分析节点设备，以用于分析节点设备确定网络节点网关，包括所有网络节点设备的分布情况以及信号情况等，从而选取Mesh网络系统中的网络节点网关。并接收分析节点设备广播的网关节点信息，该信息包括网络节点网关对应的单播地址。
最后，根据分析节点设备广播的网络节点网关的节点信息确定与各网络节点网关之间的信号强度，并选取信号强度最大的网络节点网关作为对应的网络节点网关，将其单播地址作为相应的网关发送地址。倘若信号强度最大的网络节点网关已经连接足够数量的网络节点设备，无法再进行连接，则网络节点网关可在剩余的网关中选取信号强度最大的。

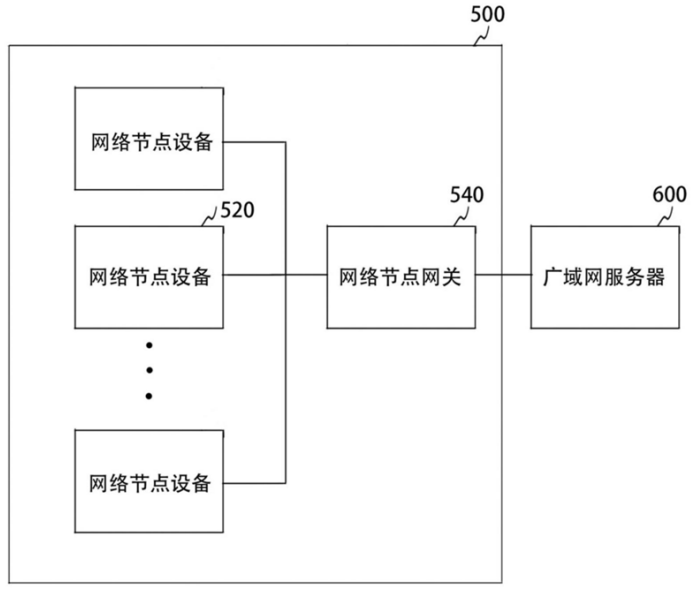

最后，如上图，为这种网状网络系统的结构示意图，这种网状网络系统500包括多个具有双模模组的网络节点设备520，通过网络节点设备，可以将网络数据通过蓝牙发送给网络节点网关540，网络节点网关再将网络数据发送至广域网服务器600。
以上就是汉枫科技发明的网络数据发送方案，在该方案的网状网络系统中，包括有普通的网络节点设备和从中选举出的网络节点网关，网关通过蓝牙接收普通网络节点设备发送的网络数据，并将其转发给广域网服务器，从而无需所有的网络节点设备均连接同一路由器，由此避免网络堵塞，并提高网状网络的兼容性。
