参展信息

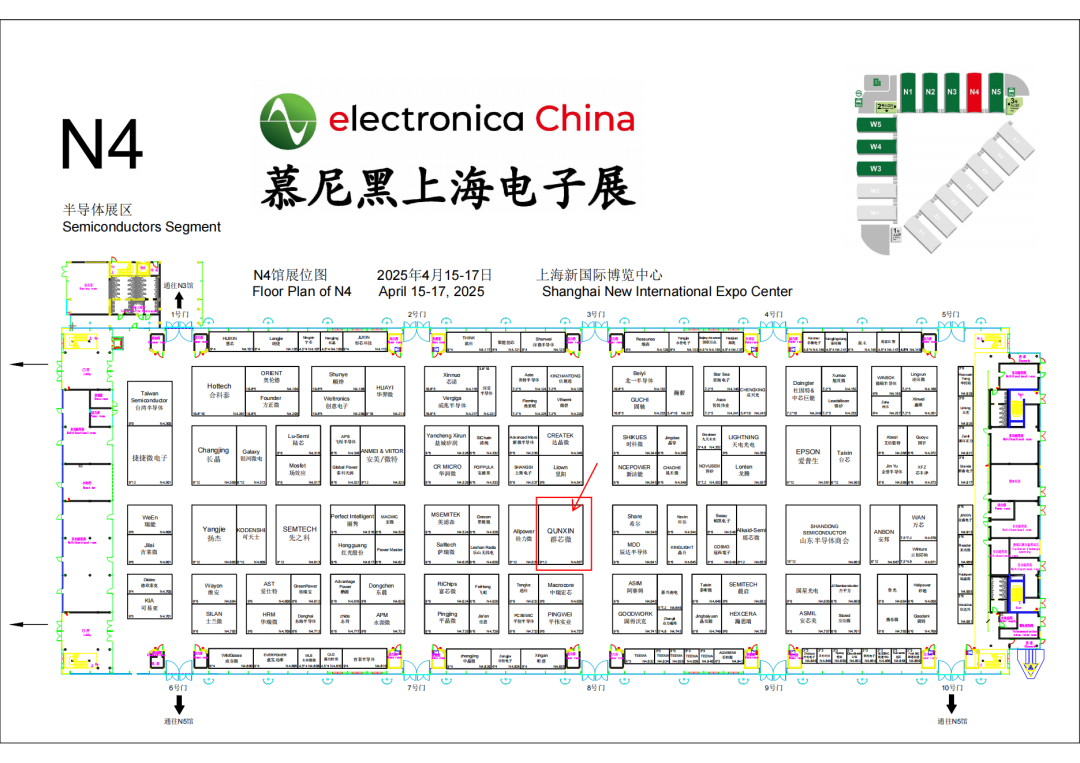

上海新国际博览中心N4馆 展位号：N4-637
⏰展会开放时间：
2025年4月15-16日09:00-17:00， 4月17日09:00-16:00
入馆须知
温馨提示：
中国大陆人士进馆流程：
①长按上方二维码注册观展，完成观众预登记
②至现场自助打印机获取胸卡
③在闸机处刷身份证原件进入展馆
海外及港澳台地区人士进馆流程:
①长按上方二维码注册观展，完成观众预登记
②持本人护照/港澳通行证/台胞证至人工登记台办理并打印胸卡
③在闸机处扫描胸卡进入展馆
群芯光耦新品介绍
# 栅极驱动光耦 #
1产品概述
栅极驱动光耦包含一个GaASP LED,LED光耦合到一个集成电路的功率输出级。此类光耦比较适合驱动IGBT、MOS等高压功率半导体器件
2新品介绍
QXN3120-CuH-S
2.5A 最大峰值输出电流，35kV/us 最小共模抑制，封装外型：WDIP8
宽工作电压范围: 15V 至 30V，工作温度：-40℃~+110℃
输入-输出隔离电压 (VISO=5000Vrms )

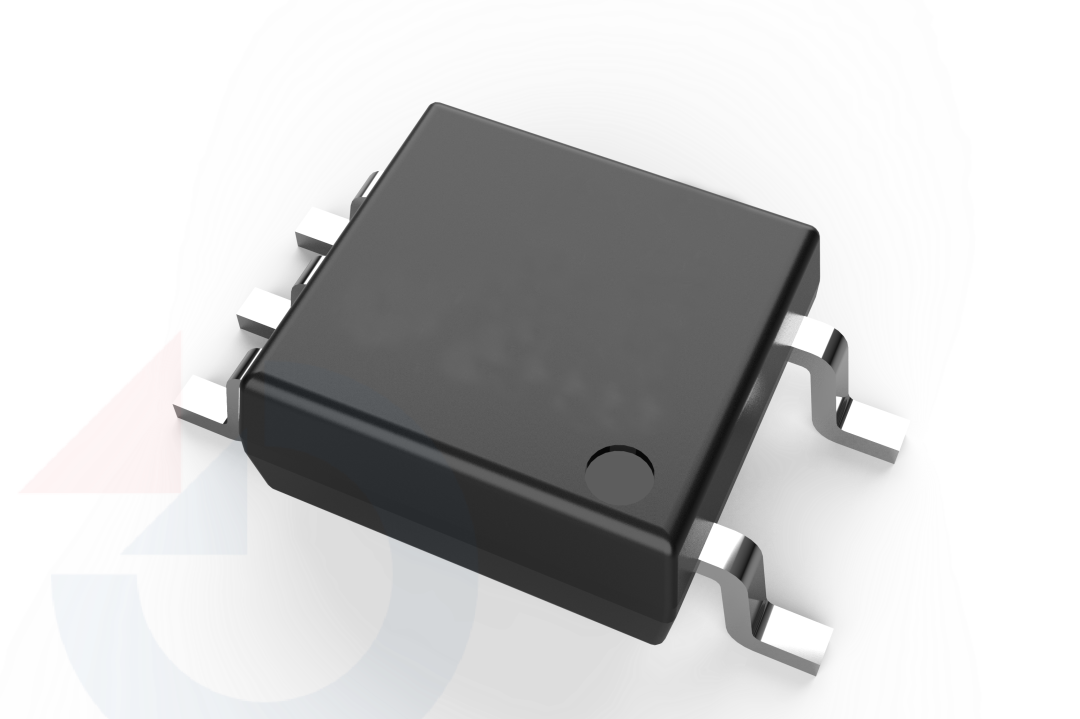

QXM341L-CuH-SE
3A 最大峰值输出电流，35kV/us 最小共模抑制，封装外型：SOP5
宽工作电压范围: 10V 至 30V，工作温度：-40℃~+105℃
输入-输出隔离电压 (VISO=3750Vrms )

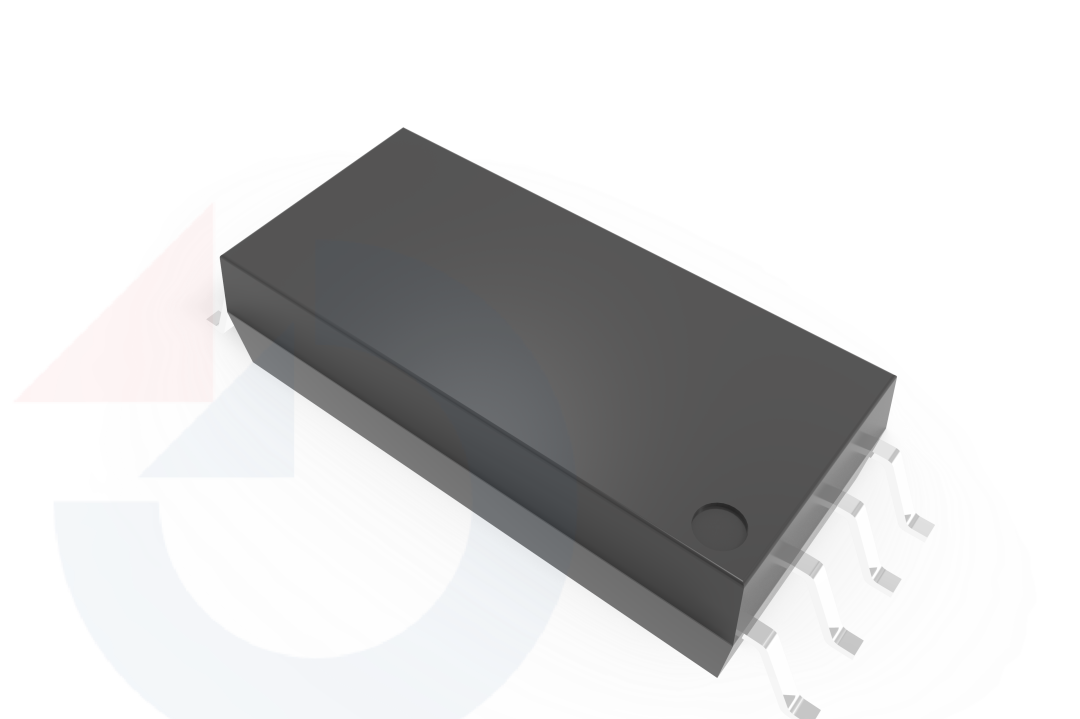

QXH3120-CuH-L
2.5A 最大峰值输出电流，35kV/us 最小共模抑制，封装外型：LSOP8
宽工作电压范围: 15V 至 30V，工作温度：-40℃~+110℃
输入-输出隔离电压 (VISO=7500 Vrms )

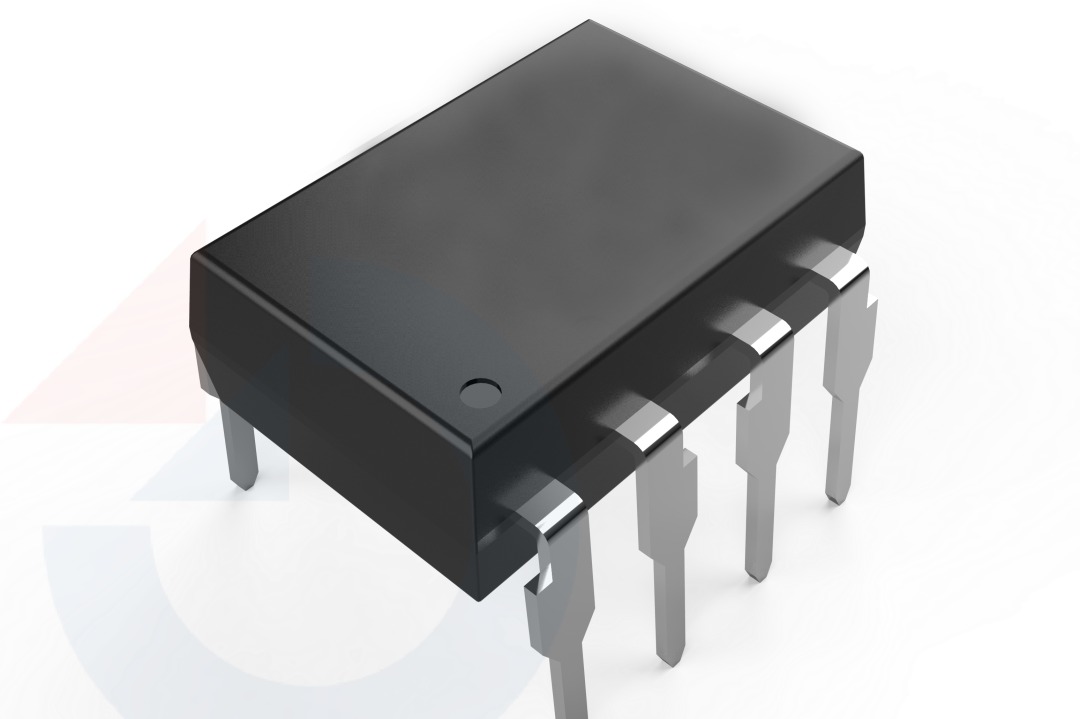

QX3120-CuH-SH
2.5A 最大峰值输出电流，35kV/us 最小共模抑制，封装外型：DIP8
宽工作电压范围: 15V 至 30V，工作温度：-40℃~+125℃
输入-输出隔离电压 (VISO=5000Vrms )
QX3120-CuH-SL
2.5A 最大峰值输出电流，35kV/us 最小共模抑制，封装外型：DIP8
宽工作电压范围: 10V 至 30V，工作温度：-40℃~+105℃
输入-输出隔离电压 (VISO=5000Vrms )
QX3150-CuH-S
0.6A 最大峰值输出电流，15kV/us 最小共模抑制，封装外型：DIP8
宽工作电压范围: 10V 至 30V，工作温度：-40℃~+105℃
输入-输出隔离电压 (VISO=5000 Vrms )
3主要特征
高驱动能力、快速开关速度、低输出延迟、宽输入输出电压范围。
高隔离电压、电阻与低共模电容等电气和隔离特性。
能在宽工作温度范围、复杂电磁环境下可靠工作，逻辑兼容性好。
采用小型化封装。
4用途
电力电子领域：逆变器、变频器。
汽车电子领域：电动汽车驱动系统、电源管理系统。
工业控制领域：电机驱动与控制系统、高压变频器与调速系统、电焊机等。
5应用案例
常见的驱动光耦工作电压为15V~30V，如QX3120、QX343、QX341; 搭配功率器件不同亦可采用工作电压10V~30V机种，如 QX3120L、QX341L、QX314等
另外有智能驱动光耦整合了过流保护电路，可大幅减少电路设计的成本及空间
(如下图所示)

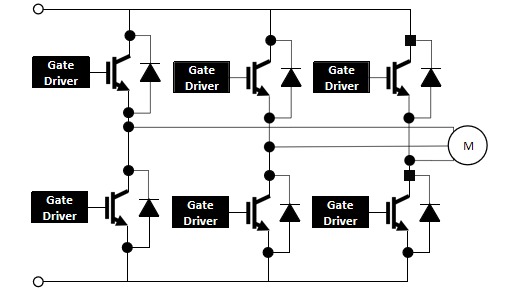

三相调变驱动IGBT，IGBT驱动马达
主要应用为变频器、伺服电机
（如下图所示）
高压直流转交流并入市电
主要应用于光伏、UPS
（如下图所示）
